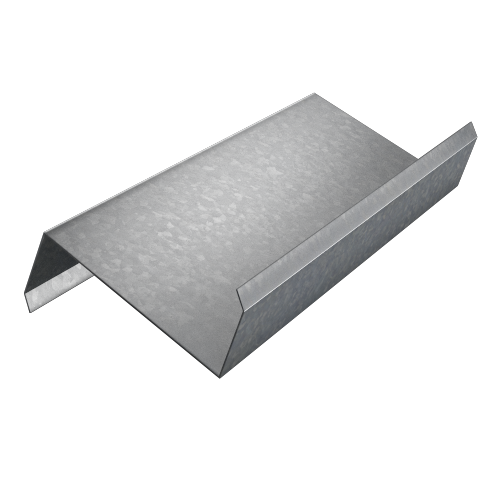

Профиль СПZ 250х80х21 для конструкций ЛСТК
В качестве основы конструкций из ЛСТК с большой нагрузкой часто используется этот Z-образный профиль. Частично взаимозаменяем с профилем ПZ 250/50/15, но изготавливается из металла толщиной до 4 мм и высота его полок составляет 80 мм.
Покрытие цинком придает профилю устойчивость к воздействию коррозии. Может использоваться практически во всех элементах конструкции за счет легкости и способности выдерживать большие нагрузки.
Этот профиль изготавливается длиной от 0,2 до 15 метров из оцинкованного холоднокатаного проката толщиной от 1,2 до 4,0 мм. Профили другой толщины и размеров изготавливаются на заказ.
Чертеж Z-образного стоечного профиля
| Обозначение | H/B/C, мм | t, мм | Площадь сечения, см2 | Масса 1м, кг | ||||||
| Момент инерции Ix, см4 | Момент сопро- тивления Wx, см4 | Момент инерции Iy, см3 | Момент сопро- тивления Wy, см3 | Радиус инерции rX, см | Радиус инерции rY, см | |||||
| СПZ 250х1,2 | 250/80/21 | 1,2 | 5,33 | 4,26 | 384,2 | 25,60 | 60,99 | 6,13 | 9,76 | 3,79 |
| СПZ 250х1,5 | 1,5 | 6,55 | 5,27 | 511,4 | 40,91 | 72,01 | 7,65 | 9,75 | 3,78 | |
| СПZ 250х2,0 | 2,0 | 8,70 | 6,65 | 746,9 | 59,76 | 93,6 | 9,98 | 9,72 | 3,76 | |
| СПZ 250х2,5 | 2,5 | 10,80 | 8,60 | 949,4 | 75,95 | 123,0 | 13,24 | 9,69 | 3,70 | |
| СПZ 250х3,0 | 3,0 | 12,90 | 10,24 | 1165,2 | 93,22 | 148,1 | 16,11 | 9,66 | 3,64 | |
| СПZ 250х3,5 | 3,5 | 14,98 | 11,88 | 1358,2 | 108,66 | 181,5 | 19,80 | 9,64 | 3,62 | |
| СПZ 250х4,0 | 4,0 | 17,04 | 13,49 | 1544,8 | 123,58 | 216,8 | 23,89 | 9,61 | 3,56 |
* на основании ТУ 1122-003-56881834-2011.
Ширина заготовки 439 мм.
-
