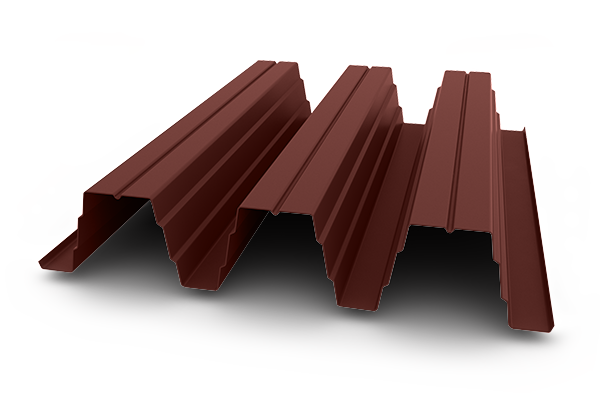

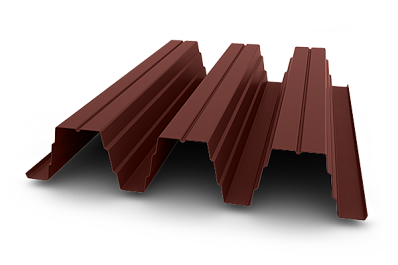

Профнастил СКН 157-800 1,2 мм PVDF
Профнастил СКН157 1,2 мм с покрытием PVDF
Профлист СКН 157-800 1,2 мм с покрытием PVDF - один из самых востребованных настилов, способен значительно снизить расходы на строительство высоконагруженных объектов. Высокие характеристики качества, уникальные параметры толщены стали и высоты гофры, дополнительные элементы жесткости и прочности, и при этом легкость в транспортировке и эксплуатации делают профнастил СКН 157-800 незаменимым в строительстве.
Уникальное покрытие PVDF соединяет в себе полувековой опыт финского производителя и всю специфику использования стали с покрытием в условиях российского климата. Оригинальная цветовая гамма с металлическими оттенками позволит создавать по-настоящему уникальные архитектурные решения.
| Профиль | СКН157-800 |
| Толщина | 1,2 мм |
| Покрытие | PVDF |
| Окраска | окрашенный |
| Степень блеска | глянцевый |
| Общая ширина | 826 мм |
| Полезная ширина | 800 мм |
| Минимальная длина | 1000 мм |
| Максимальная длина | 12000 мм |
Скачать технические характеристики Профнастил СКН 157-800 по ссылке
Характеристики профилированного листа СКН157-800
| Тип профиля | СКH157x800 | ||||||||
| Толщина материала, мм | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 | 1,3 | 1,4 | 1,5 | |
| Площадь сечения А, см² | 12,8 | 14,4 | 16,0 | 17,6 | 19,2 | 20,8 | 22,4 | 24,0 | |
| Масса 1м, кг | 10,7 | 12,0 | 13,2 | 14,5 | 15,7 | 17,00 | 18,20 | 19,50 | |
|
Справочная величина на 1 м ширины при сжатых узких полках. Момент инерции, lx, см4 |
571,0 | 652,3 | 723,0 | 792,3 | 862,1 | 931,6 | 1000,7 | 1069,5 | |
|
Справочная величина на 1 м ширины при сжатых узких полках. Момент сопротивления, WX1, см³ |
75,5 | 85,7 | 95,9 | 106,1 | 116,4 | 126,50 | 135,80 | 145,20 | |
|
Справочная величина на 1 м ширины при сжатых узких полках. Момент сопротивления, WX2, см³ |
60,0 | 69,6 | 79,8 | 90,4 | 101,4 | 111,80 | 120,10 | 128,40 | |
| Справочная величина на 1 м ширины при сжатых широких полках. Момент инерции, lx, см4 | 581,0 | 652,3 | 723,0 | 792,3 | 862,1 | 931,6 | 1000,7 | 1069,5 | |
|
Справочная величина на 1 м ширины при сжатых широких полках. Момент сопротивления, WX1, см³ |
63,7 | 76,1 | 85,3 | 94,5 | 103,4 | 111,80 | 120,10 | 128,40 | |
|
Справочная величина на 1 м ширины при сжатых широких полках. Момент инерции, lx, см4 |
72,3 | 80,2 | 92,5 | 105,3 | 117,1 | 126,50 | 135,80 | 145,20 | |
| Масса 1 м², кг. | 13,38 | 15,00 | 16,50 | 18,13 | 19,63 | 21,25 | 22,75 | 24,38 | |
| Ширина заготовки, мм | 1600 | ||||||||
Таблица предельных нагрузок и варианты укладки профнастила СКН157-800
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м²) при расчетной схеме | ||||
 один пролет |
 два пролета |
 три пролета |
||||
| СКH157-800-0,8мм | 4 | 675 | 344* | 393* | ||
| 6 | 196 | 222* | 255* | |||
| СКH157-800-0,9мм | 4 | 783 | 483* | 552* | ||
| 6 | 244 | 312* | 358* | |||
| СКH157-800-1,0мм | 4 | 897 | 632* | 745* | ||
| 6 | 270 | 398 | 482* | |||
| СКH157-800-1,1мм | 4 | 1017 | 784* | 978* | ||
| 6 | 296 | 452 | 565* | |||
| СКH157-800-1,2мм | 4 | 1140 | 1091 | 1253 | ||
| 6 | 322 | 507 | 620* | |||
| СКH157-800-1,3мм | 4 | 1257 | 1258 | 1572 | ||
| 6 | 348 | 559 | 670* | |||
| СКH157-800-1,4мм | 4 | 1351 | 1351 | 1688 | ||
| 6 | 374 | 600 | 717* | |||
| СКH157-800-1,5мм | 4 | 1443 | 1445 | 1805 | ||
| 6 | 399 | 642 | 768 | |||
Чертеж профнастила СКН157-800
