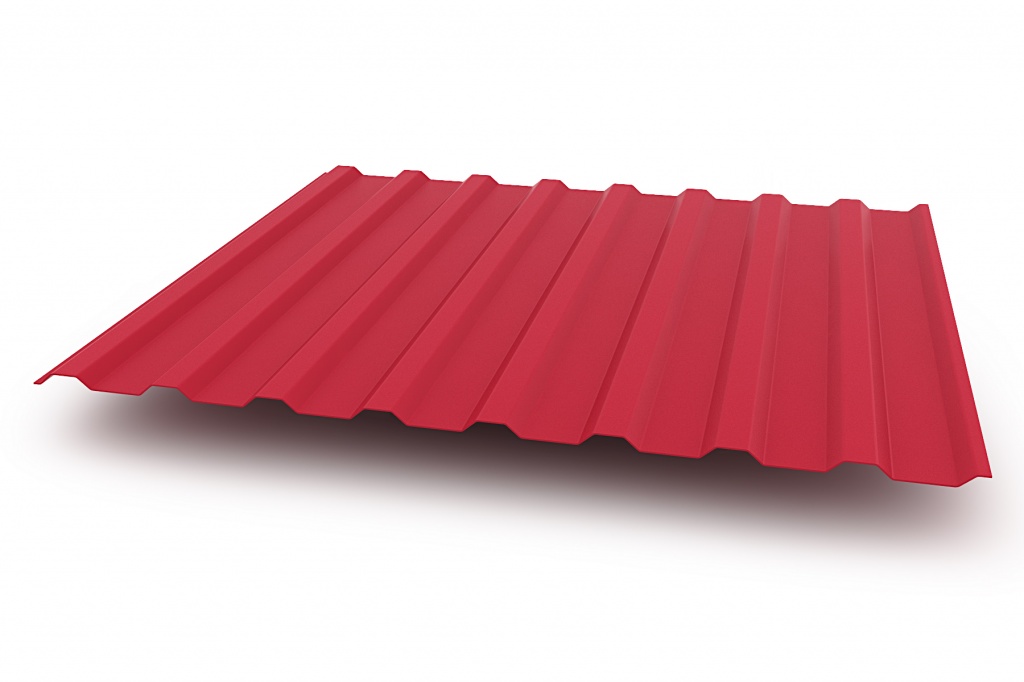

Профнастил С20-1100 0,5 мм (А, В, К) Quarzit
Описание
Профнастил С20 (1100/1150) 0,5 мм с покрытием Quarzit
Профнастил С20 толщиной 0,5 мм с покрытием Quarzit имеет самые высокие эксплуатационные характеристики. Покрытие имеет в своем составе специальные полиамидные гранулы, благодаря которым его поверхность напоминает минерал Кварцит. Это очень плотное покрытие (55 мкм), гарантия на которое составляет 35 лет. Покрытие изготавливается с самыми популярными цветовыми решениями.
Характеристики
| Профиль | С20 |
| Толщина | 0,5 мм |
| Покрытие | Quarzit |
| Окраска | окрашенный |
| Степень блеска | глянцевый |
| Общая ширина | 1150 мм |
| Полезная ширина | 1100 мм |
| Минимальная длина | 500 мм |
| Максимальная длина | 6000 мм |
Скачать технические характеристики Профнастил С20 по ссылке
Заказы на профнастил объемом менее 25 м2 выполняются с открытым сроком производства, или наценкой.| Объем заказа, м2 | Наценка |
| менее 5 | 70% |
| 5-10 | 30% |
| 10-25 | 10% |
| более 25 | нет |
Отзывы
У данного товара еще нет ни одного отзыва. Будьте первыми!
Технические характеристики
Характеристики профилированного листа С20-1100
| Тип профиля | С20-1100 | ||||||||
| Толщина материала, мм | 0,40 | 0,45 | 0,50 | 0,55 | 0,60 | 0,65 | 0,70 | 0,80 | |
| Площадь сечения А, см² | 5,00 | 5,60 | 6,25 | 6,90 | 7,50 | 8,13 | 8,80 | 10,00 | |
| Масса 1м. пог., кг | 4.40 | 4,90 | 5,40 | 5,90 | 6,40 | 6,90 | 7,40 | 8,40 | |
|
Справочная величина на 1 м ширины. Момент инерции, lx, см4 |
2,60 | 2,86 | 3,57 | 3,96 | 4,29 | 4,68 | 4,90 | 5,60 | |
|
Справочная величина на 1 м ширины. Момент сопротивления, WX1, см³ |
3,06 | 3,81 | 4,06 | 4,61 | 5,15 | 5,94 | 6,42 | 7,43 | |
|
Справочная величина на 1 м ширины. Момент сопротивления, WX2, см³ |
2,16 | 2,72 | 2,92 | 3,30 | 3,71 | 3,96 | 4,66 | 5,35 | |
| Масса 1 м², кг. | 4,00 | 4,45 | 4,91 | 5,36 | 5.82 | 6,27 | 6,73 | 7,64 | |
| Ширина заготовки, мм | 1250 | ||||||||
Таблица предельных нагрузок и варианты укладки профнастила С20
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м²) при расчетной схеме | ||||
 один пролет |
 два пролета |
 три пролета |
||||
| С20-1100-0,4мм | 1,0 | 320 | 259* | 294* | ||
| 1,5 | 89 | 157 | 171 | |||
| 2,0 | 43 | 85 | 68 | |||
| С20-1100-0,45мм | 1,0 | 353 | 326* | 370* | ||
| 1,5 | 97 | 198 | 187 | |||
| 2,0 | 39 | 94 | 75 | |||
| С20-1100-0,5мм | 1,0 | 440 | 402* | 457* | ||
| 1,5 | 122 | 213 | 235 | |||
| 2,0 | 53 | 117 | 99 | |||
| С20-1100-0,55мм | 1,0 | 488 | 482* | 548* | ||
| 1,5 | 135 | 240 | 260 | |||
| 2,0 | 54 | 130 | 104 | |||
| С20-1100-0,6 | 1,0 | 528 | 482 | 548* | ||
| 1,5 | 146 | 270 | 282 | |||
| 2,0 | 58 | 140 | 113 | |||
| С20-1100-0,7мм | 1,0 | 604 | 571* | 649* | ||
| 1,5 | 167 | 339 | 322 | |||
| 2,0 | 66 | 160 | 128 | |||
|
С20-1100-0,8мм |
1,0 | 690 | 986* | 1095 | ||
| 1,5 | 191 | 389 | 367 | |||
| 2,0 | 75 | 184 | 146 | |||
Графики нагрузок профнастила С20А
| Однопролетная схема |
|
| Двухпролетная схема |
|
| Трехпролетная схема |
|
| Четырехпролетная схема |
|
Графики нагрузок профнастила С20B, R(K)
| Однопролетная схема | |
| Двухпролетная схема |
|
| Трехпролетная схема |
|
| Четырехпролетная схема |
|
Чертеж профнастила С20
