ГлавнаяКаталогМеталлопрокатПрофили для легких стальных тонкостенных конструкций (ЛСТК)
Направляющий профильПрофиль направляющий U-150x51x3,5

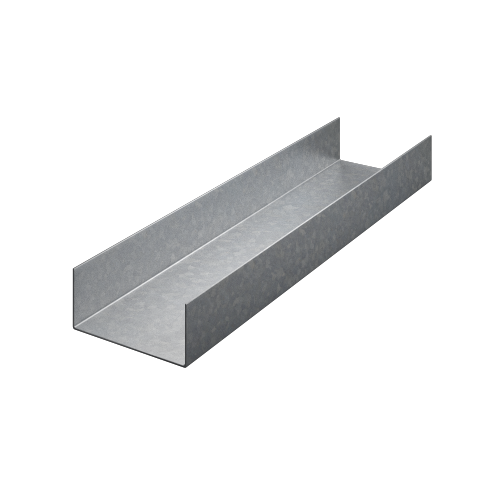

Профиль направляющий U-150x51x3,5

В наличии
Тип покрытия:
Толщина (мм):
Цвет:
Ширина, мм
150
Цена за метр погонный
0
Длина, мм
Цена за лист
0
Количество листов
Расчет
0
Метраж
0 м²
Сумма
1 167.00 ₽
Купить

Профиль направляющий U-150x51x3,5 используется в системах ЛСТК, как базовый элемент для сборки металлических каркасов различного назначения. Он изготавливается из оцинкованной стали марок С350/08Ю в соответствии с ГОСТ Р 52146-2003 и ТУ 1122-004-56881834-2018. Холодногнутая форма с U-образным сечением обеспечивает оптимальное сочетание прочности и лёгкости, что позволяет профилю выдерживать значительные статические и динамические нагрузки при минимальном весе.

Благодаря высокой геометрической точности и защитному цинковому покрытию направляющий профиль устойчив к коррозии, атмосферным воздействиям и механическим деформациям. Он применяется при монтаже наружных и внутренних стен, межэтажных перекрытий, кровельных и фасадных систем. Простота установки и совместимость с другими элементами ЛСТК делают U-профиль удобным решением для создания быстровозводимых зданий, ангаров и каркасных сооружений любого типа.

  • Материал: Оцинкованная сталь
  • Марки стали: С250, С350
  • Класс цинкования, г/м²: 275
  • Вид изделия: ЛСТК

Технические характеристики направляющего профиля U-150:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
U-150х51х0,7
 150/51
 0,7
 58,83
 7,81
 4,29
 1,06
 5,81
 1,57
 1,05
U-150х51х1,0
 150/51
 1,0
 83,97
 11,12
 6,13
 1,51
 5,80
 1,57
 1,04
U-150х51х1,2
 150/51
 1,2
 100,70
 13,32
 7,35
 1,81
 5,80
 1,57
 1,04
U-150х51х1,5
 150/51
 1,5
 125,76
 16,60
 9,19
 2,27
 5,80
 1,57
 1,05
U-150х51х2,0
 150/51
 2,0
 167,42
 22,03
 12,25
 3,02
 5,80
 1,57
 1,05
U-150х51х2,5 150/51 2,5
 206,98 27,15 15,27 3,77
 5,79 1,57
 1,05
U-150х51х3,0 150/51 3,0
 247,99 32,42
 18,32
 4,53  5,78  1,57  1,06
U-150х51х3,5 150/51 3,5 288,87 37,64  21,37  5,29  5,78  1,57  1,06
U-150х51х4,0 150/51 4,0 329,61 42,81  24,43  6,04  5,78  1,57  1,06

Таблица стандартных сечений направляющих U-образных профилей ЛСТК (размеры указаны в миллиметрах)

t U-70 (Н=70) U-70 (Н=70) U-100 (Н=100) U-100 (Н=100) U-150 (Н=150) U-200 (Н=200) U-250 (Н=250) U-300 (Н=300)
В В В В В В В В
0,7 55 44 55 40 51 57 84 -
1 55 44 55 40 51 57 84 -
1,2 55 44 55 40 51 57 84 59
1,5 56 45 56 41 52 58 85 60
2 56 45 56 41 52 58 85 60
2,5 -
 -
 -
 -
 53 59 86 61
3 -
 -
 -
 -
 53 59 86 61
3,5 -
 -
 -
 -
 53 59 86 62
ширина заготовки (справочная величина) 178 156 208 178 250 312 416 416
У данного товара еще нет ни одного отзыва.
Полезная информация
Чертёж U-образного направляющего профиля
