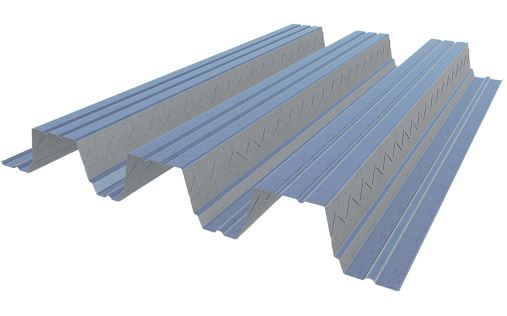

Профилированный лист НА114Z-750

Профнастил HA114Z-750 — это высокопрочный стальной лист с оцинковкой и сложным профилем с выштамповкой «змейка», которая улучшает сцепление с бетоном. Благодаря конструкции он обеспечивает высокую несущую способность и надёжность при эксплуатации в сталебетонных и сталежелезобетонных перекрытиях.

Листы производятся по ГОСТ Р 58389–2019 и подходят для использования в строительстве, где необходимы прочность, долговечность и устойчивость к коррозии.

Технические характеристики профнастила НА114Z-750

Высота профиля: 114 мм
Общая ширина: 826 мм
Полезная ширина: 750 мм
Толщина листа: 0,7-1,2 мм
Длина листа: 3-12 м

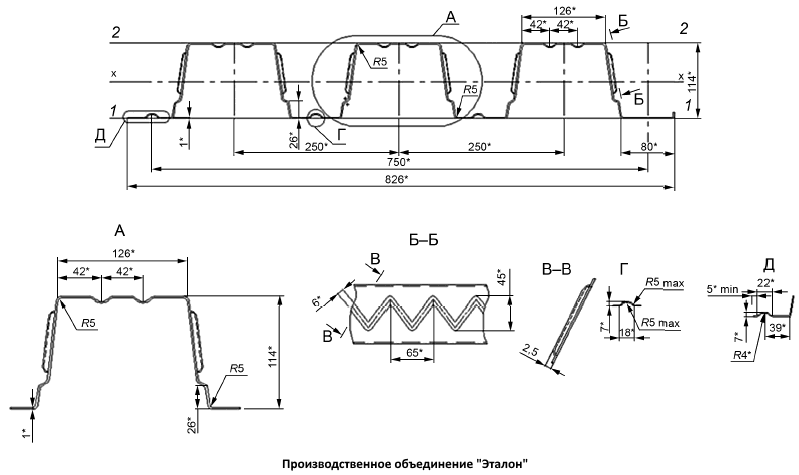

Чертёж профнастила НА114Z-750

Чертёж Профнастил НА114Z-750 | Производственное объединение

Технические характеристики профилированного листа НА114Z-750

Тип профиля	Толщина листа t, мм	Площадь сечения А, см²	Масса 1 м длины, кг	Справочная величина на 1 м ширины						Масса 1 м², кг	Ширина заготовки, мм
				при сжатых узких полках			при сжатых широких полках
				Момент инерции l_х, см⁴	Момент сопротивления W_x1, см³	Момент сопротивления W_x2, см³	Момент инерции l_х, см⁴	Момент сопротивления W_x1, см³	Момент сопротивления W_x2, см³
HA114Z-750-0,7	0,70	9,80	8,30	260,10	49,10	41,10	269,70	44,80	50,10	11,00	1400
HA114Z-750-0,8	0,80	11,20	9,40	307,90	51,20	57,10	307,90	51,20	57,10	12,50
HA114Z-750-0,9	0,90	12,60	10,50	345,20	57,40	64,00	345,20	57,40	64,00	14,00
HA114Z-750-1,0	1,00	14,00	11,70	383,60	63,80	71,10	383,60	63,80	71,10	15,40
HA114Z-750-1,2	1,20	16,80	13,80	454,30	83,70	72,20	454,30	75,40	84,50	18,36
