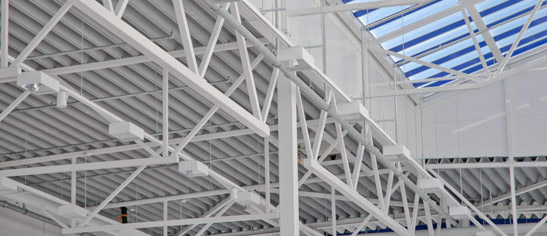

кровля из профлиста Н153-840Производственное объединение «Эталон» предлагает купить недорогой профнастил Н153-840, способный выдержать большие нагрузки. Он соответствует не только российским ГОСТ Р 52246-2004, ГОСТ 14918-80, но и европейским стандартам EN 10147, EN 10326. Изготавливается в соответствии с требованиями ТУ 1122-004-53982871-2014.

Применение оцинкованного профнастила

Профлист Н153-840 применяется чаще всего в строительстве логистических и торговых центров, промышленных зданий:

  • устройство кровли;
  • изготовление перекрытий с большим пролетом (шаг обрешетки — до 9 м);
  • в каркасе металлоконструкций для обеспечения жесткости.

профнастил СКН 153-840Высокая жесткость профиля Н153-840 достигается за счет большого размера трапециевидного гофра (153 мм), а также выштамповок в форме ступени на ребрах трапеции. В отличие от профнастила СКН153-900, этот профиль изготавливается из листа шириной 1500 мм. Для защиты от коррозии он обрабатывается цинковым покрытием или полимерной краской. В случае заказа нестандартных цветов можем предложить порошковую покраску.

Мы продаем профнастил большими партиями на всей территории Российской Федерации, в Белоруссии и Казахстане. За счет больших объемов мы всегда можем предложить приемлемые цены на профнастил Н153-840, особенно на крупные заказы. Чтобы купить профлист Н153, свяжитесь с менеджером или просто пришлите вашу заявку на электронную почту.

Чаще всего профнастил Н153-840 заказывают в этих цветовых решениях


Технические характеристики профилированного листа Н153-840 (на основании ТУ 122-004-53982871-2014)

Тип профиля Н153-840
Толщина материала, мм 0,75 0,8 0,88 0,9 1,0 1,1 1,13 1,2 1,25 1,5
Площадь сечения А, см² 11,25 12,0 13,2 13,5 15,0 16,5 16,95 18 18,75 22,5
Масса 1м, кг 9,24 9,83 10,77 11,01 12,19 13,37 13,72 14,54 15,13 18.08
Момент инерции при сжатых узких полках*, lx, см4 373,3 402,5 448,0 459,4 517,0 575,0 592,4 633,2 661,0 791,9
Момент сопротивления при сжатых узких полках*, WX1, см³ 41,2 44,5 49,7 51,0 57,7 64,5 66,5 71,3 74,5 89,2
Момент сопротивления при сжатых узких полках*, WX2, см³ 60,2 64,4 71,2 73,0 81,5 90,1 92,7 98,7 102,9 123,2
Момент инерции при сжатых широких полках*, lx, см4 353,3 381,1 426,3 437,7 495,3 553,7 571,3 612,7 642,3 791,3
Момент сопротивления при сжатых широких полках*, WX1, см³ 42,3 45,4 50,3 51,6 57,8 64,0 65,9 70,3 73,5 89,2
Момент сопротивления при сжатых широких полках*, WX2, см³ 50,8 55,2 62,4 64,3 73,6 83,2 86,1 93,0 97,9 123,0
Масса 1 м², кг. 11,00 11,70 12,82 13,11 14,51 15,92 16,33 17,31 18,01 21,52
Ширина заготовки, мм 1500

*- Справочная величина на 1 м ширины
При вычислении массы плотность стали принята равной 7,85 г/см3, масса цинкового покрытия, нанесенного на 1 м2 с двух сторон листа принята равной 275 г/м2. Масса полимерного покрытия не учитывалась.
Марка проката S320GD по EN 10346 или марка проката 320 по ГОСТ Р 52246

Таблица предельных нагрузок и варианты укладки окрашенного профнастила Н153-840

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
H153-840-0,75мм 3 676 489* 574*
4 507 328* 387*
5 384 237* 281*
6 267 180* 215*
7 196 142* -
8 150 115 -
9 118 95* -
H153-840-0,80мм 3 775 544* 640*
4 581 363* 430*
5 414 262 311
6 287 198* 237*
7 211 156* -
8 162 126* -
9 128 104* -
H153-840-0,88мм 3 952 637* 751*
4 714 423* 502*
5 463 303* 362*
6 321 229* 274*
7 236 179* -
8 181 145* -
9 143 119* -
H153-840-0,90мм 3 999 662* 780*
4 742 438* 520*
5 475 314* 375*
6 330 237* 284*
7 242 185* -
8 242 185* -
9 147 123* -
H153-840-1,00мм 3 1260 788* 931*
4 839 518* 616*
5 537 369* 441*
6 373 277* 333*
7 274 216* -
8 210 174* -
9 166 142* -
H153-840-1,10мм 3 1561 923* 1093*
4 938 603* 719
5 600 427* 512*
6 417 319* 384*
7 306 248* -
8 234 199* -
9 185 163* -
H153-840-1,13мм 3 1660 965* 1144*
4 967 629* 750*
5 619 445* 534*
6 430 332* 400*
7 316 258* -
8 242 206* -
9 191 169* -
Н153-840-1,20мм 3 1843 1066* 1266*
4 1037 692* 827*
5 663 487* 586*
6 461 363* 438*
7 339 281* -
8 259 224* -
9 205 183* -
H153-840-1,25мм 3 1926 1141* 1356*
4 1083 728* 883*
5 693 519* 624*
6 482 385* 465*
7 354 298* -
8 271 238* -
9 214 194* -
H153-840-1,50мм 3 2308 1543* 1843*
4 1298 982* 1181*
5 831 682* 825*
6 577 503* 610*
7 424 386* -
8 325 306* -
9 256 248 -

* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа

Чертеж окрашенного профнастила Н153-840

Чертеж профнастила Н153-840


Технические характеристики профнастила
Профнастил Полная ширина, мм Полезная ширина, мм Допустимая длина листа, м Толщина металла, мм Применение
Забор Фасад Кровля Перекрытия Сталебетонные перекрытия
С8-1150 1200 1150 0,5-8 0,4-0,7
С10-1150 1180 1150 0,5-8 0,4-0,7
С13-1150 1170 1150 0,5-8 0,4-0,7
МП18-1100 1150 1100 0,5-8 0,4-0,7
С18-1150 1190 1150 0,5-8 0,4-0,7
С20-1100 1150 1100 0,5-8 0,4-0,7
С21-1000 1051 1000 0,5-8 0,4-0,7
МП35-1035 1076 1035 0,5-12 0,4-0,7
НС35-1000 1060 1000 0,5-12 0,4-0,7
МП40-1000 1110 1000 0,5-12 0,4-0,7
НС44 1052/1000 1052 1000 0,5-12 0,6-1,0
С44-1000 1047 1000 0,5-12 0,6-1,0
СКН 50Z-600 640 600 1-12 0,6-1,0
Н57-750 801 750 1-12 0,6-1,0
Н57-900 960 900 0,5-12 0,6-1,0
Н60-845 902 845 0,5-12 0,6-1,0
Н75-750 800 750 0,5-12 0,6-1,0
Н80А 726 674 1-12 0,9-1,0
СКН 90Z-1000 1075 1000 1-12 0,6-1,0
Н114-600 646 600 0,5-12 0,6-1,0
Н114-750 807 750 0,5-12 0,6-1,0
СКН 153-900 965 900 1-12 0,8-1,5
СКН 157-800 865 800 1-12 0,8-1,5
СКН 127-1100 1162 1100 1-12 0,7-1,2
Н153-840 895 840 1-12 0,75-1,5
Н158-750 785 750 1-12 0,75-1,5

Схемы профилей

Схема профилированных листов
