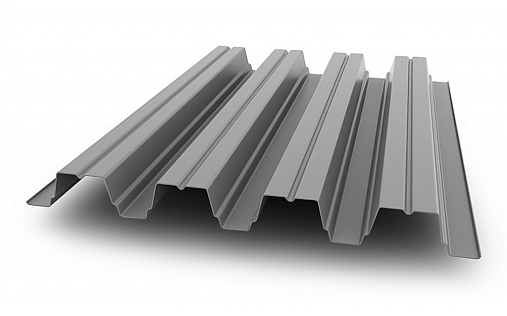

Профнастил Н75-750 0,7 мм Полиэстер RAL 9006
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии
Профнастил Н75-750 0,7 мм Полиэстер RAL 9004
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии
Профнастил Н75-750 0,7 мм Полиэстер RAL 9003
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии

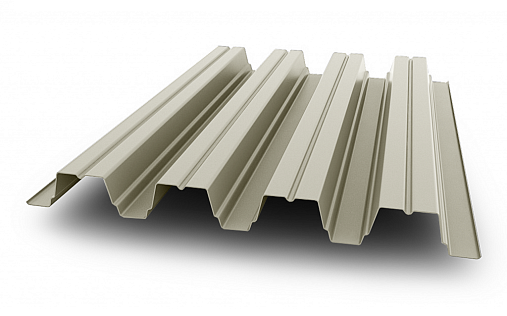

Профнастил Н75-750 0,7 мм Полиэстер RAL 9002
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии

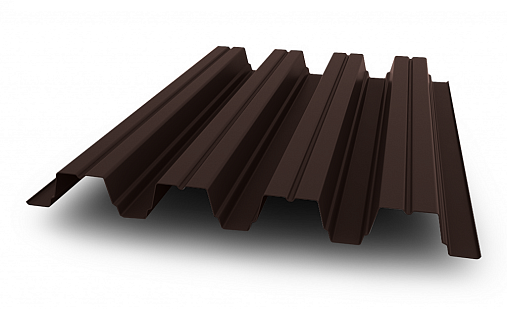

Профнастил Н75-750 0,7 мм Полиэстер RAL 8017
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии

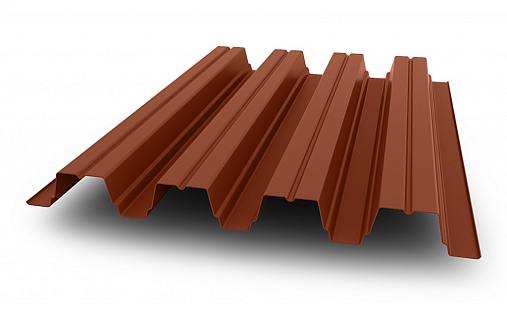

Профнастил Н75-750 0,7 мм Полиэстер RAL 8004
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии

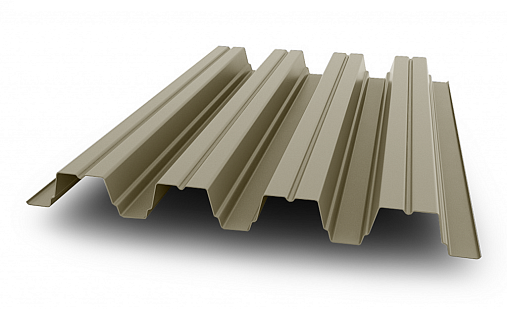

Профнастил Н75-750 0,7 мм Полиэстер RAL 7032
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии
Профнастил Н75-750 0,7 мм Полиэстер RAL 7024
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии

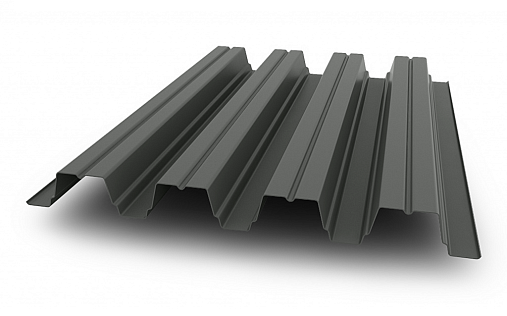

Профнастил Н75-750 0,7 мм Полиэстер RAL 7005
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии

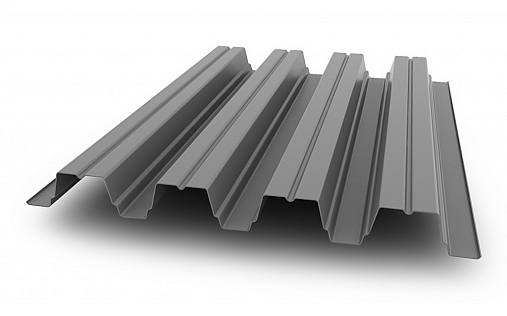

Профнастил Н75-750 0,7 мм Полиэстер RAL 7004
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии
Профнастил Н75-750 0,7 мм Полиэстер RAL 6029
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии
Профнастил Н75-750 0,7 мм Полиэстер RAL 6019
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии

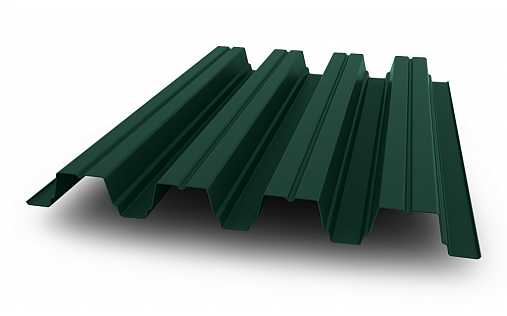

Профнастил Н75-750 0,7 мм Полиэстер RAL 6005
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии
Профнастил Н75-750 0,7 мм Полиэстер RAL 6002
Хит
Выгода от
руб.
от 1 233.00 руб. за м.пог.
В наличии
  • Описание
  • Характеристики
  • Цвета

Профнастил Н75 для кровли и перекрытий

Профнастил Н75Профнастил Н75 применяется для устройства несущих конструкций, перекрытий, в качестве несъёмной опалубки и для возведения кровли. Этот лист отличается высокой жесткостью, стойкостью к статическим и динамическим нагрузкам за счет высокого гофра и толщины металла до 1 миллиметра.

Профлист Н75-750 обладает устойчивостью к агрессивным внешним факторам и атмосферным воздействиям. Профилированные листы Н75 получают путем холодного проката оцинкованной стали, их основная черта – трапециевидная гофра, обеспечивающая жесткость. На поверхности волн выполнены специальные ребра для повышения сопротивления внешним нагрузкам. Он производится на современном оборудовании, на выходе получаются листы с идеальной геометрией, который без проблем стыкуются при укладке.

Технические характеристики профнастила Н75

Профилированный лист марки Н75 имеет профиль в виде трапеции, который усилен дополнительными рёбрами жёсткости. Ими снабжается как горизонтальная, так и вертикальная поверхности листа. Он производится в соответствии с ГОСТ 24045-94. Технические характеристики профнастила Н75:

  • высота гофры – 75 миллиметров;
  • общая ширина – 800 миллиметров;
  • полезная (рабочая) ширина – 750 миллиметров.

Толщина стального листа варьируется от 0,6 до 1 миллиметра. Этот параметр наравне с высотой волны оказывает влияние на несущую способность металлопрофиля. Чем больше толщина железа профлиста марки Н 75, тем жестче изделие. Профнастил выдерживает сильные порывы ветра и высокие горизонтальный нагрузки. Стандартная длина профилированного листа Н75 колеблется от 2 до 12 метров. В зависимости от конечного объекта возможно изготовление по индивидуальным размерам листов длиной до 17,5 метров. Масса квадратного метра изделия зависит от толщины металла (она составляет 0,6–1 миллиметр).

Особенности использования профнастила Н75-750

Трапециевидный профиль имеет одинаковые размеры гребня и подошвы со сторон А и В. Если выбрать сторону А в качестве лицевой, то ширина гребня будет равна 50 миллиметрам, а подошва с канавкой, усиливающей жесткость, 92 миллиметрам. У стороны В ширина гребня равняется 92 миллиметрам, а подошвы – 50. Эту сторону применяют для возведения несущих конструкций и несъёмной опалубки. Так же в названии профиля можно увидеть букву «Н» или «h» с приставкой 75. Буква «Н» характеризует металлопрофиль как несущий, а цифра обозначает высоту профиля. При выборе материала нужно знать, что профлист «h75» или профнастил «аш 75» это одно и тоже.

Область применения профлиста Н75

Профилированный кровельный материал Н-75 используют для покрытия крыш многоэтажных домов, производственных зданий. Металлопрофиль разрешено укладывать в районах с частыми обильными дождями и суровыми зимами. Из профильного настила возводят кровли складов, ангаров с шагом обрешетки не более 3 метров, большой площадью и низким углом наклона скатов. Из профнастила делают межэтажные перекрытия, потому что профильное железо позволяет уменьшить стоимость и увеличить скорость строительства. Сфера применения листового металла Н75:

  • Скатная и плоская кровля больших размеров, подвергающаяся значительным снеговым нагрузкам в холодных и утепленных зданиях.
  • Сооружение ограждений и перегородок цехов, щитовых и других промышленных объектов.
  • Строительство навесов.
  • Устройство несъемной опалубки перекрытий.
  • Создание жестких конструктивных элементов металлоконструкций.
  • Возведение наружных стен.
  • Усиление перекрытий.

Также материал востребован для создания оснований под укладку утеплителя и гидроизоляции на кровлях промышленных объектов с небольшим уклоном.

Чертеж профиля Н75-750

Чертёж Профнастил Н75-750 | Производственное объединение

Скачать чертёж профнастила Н75-750 в формате dwg.

При заказе профлиста Н75 застройщик получает легкие и надежные изделия универсального применения. Они одинаково востребованы при строительстве кровельных конструкций промышленных строений, частных домов, а также для создания перекрытий. Профилированные листы Н75 покупают для возведения гаражей, ангаров, стадионов, цехов, бытовых сооружений, торговых центров, временных складов.

Подберите оптимальную толщину изделий (от 0,6 до 1 миллиметра) и необходимый оттенок по каталогу RAL. Заказывайте долговечный, надежный, прочный универсальный оцинкованный профлист Н75 по цене производителя.


Технические характеристики профилированного листа Н75-750

Тип профиля H75-750
Толщина металла, мм 0,55 0,60 0,65 0,70 0,80 0,90 1,00
Площадь сечения А, см² 6,9 7,5 8,125 8,8 10,00 11,3 12,5
Масса 1м, кг 5,9 6,4 6,9 7,4 8,4 9,3 10,3
Справочная величина на 1 м ширины.
Момент инерции, lx, см4
76,66 85,55 24,53 27,14 32,01 37,08 42,16
Справочная величина на 1 м ширины.
момент сопротивления, WX1,см³
20,23 22,48 24,53 27,14 32,01 37,08 42,16
Справочная величина на 1 м ширины.
момент сопротивления, WX2, см³
17,01 18,90 19,76 22,81 26,90 31,17 35,32
Масса 1 м², кг. 7,87 8,53 9,20 9,87 11,20 12,40 13,73
Ширина заготовки, мм 1250

Таблица предельных нагрузок и варианты укладки профнастила

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
H75-750-0,55мм 2 710 710 888
3 205 316 394
4 116 177 222
H75-750-0,6мм 2 795 795 994
3 341 354 442
4 129 199 249
H75-750-0,7мм 2 976 976 1220
3 409 434 542
4 155 244 300
H75-750-0,8мм 2 1170 1170 1462
3 416 520 650
4 177 292 342
H75-750-0.9мм 2 1380 1380 1725
3 522 613 767
4 198 345 382
H75-750-1,0мм 2 1589 1589 1986
3 524 706 883
4 218 397 420

Графики нагрузок профнастила Н75 А

Однопролетная схема график нагрузок профнастил Н75 А однопролетная схема
Двухпролетная схема график нагрузок профнастил Н75 А двухпролетная схема
Трехпролетная схема график нагрузок профнастил Н75 А трехпролетная схема
Четырехпролетная схема график нагрузок профнастил Н75 А четырехпролетная схема

Графики нагрузок профнастила Н75 B

Однопролетная схема график нагрузок профнастил Н75 В однопролетная схема
Двухпролетная схема график нагрузок профнастил н75 двухпролетная схема
Трехпролетная схема график нагрузок профнастил Н75 В трехпролетная схема
Четырехпролетная схема график нагрузок профнастил Н75 В четырехпролетная схема
